Martelli Fondo Foro

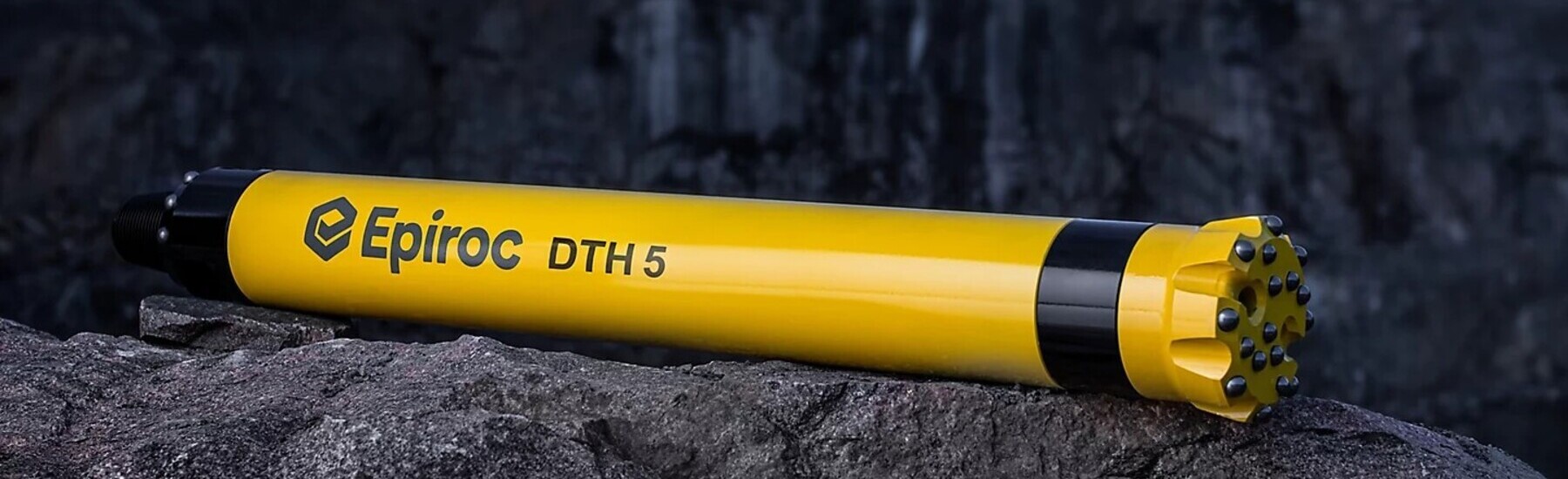

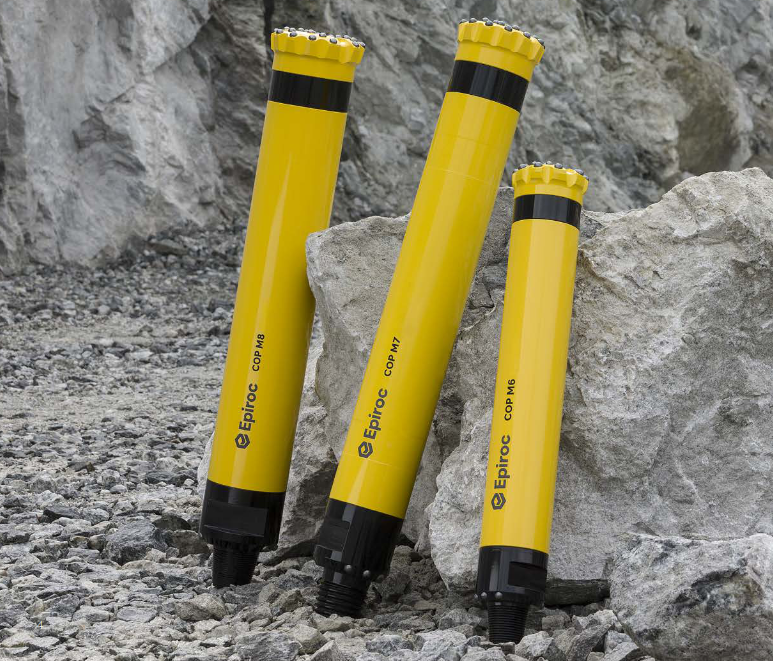

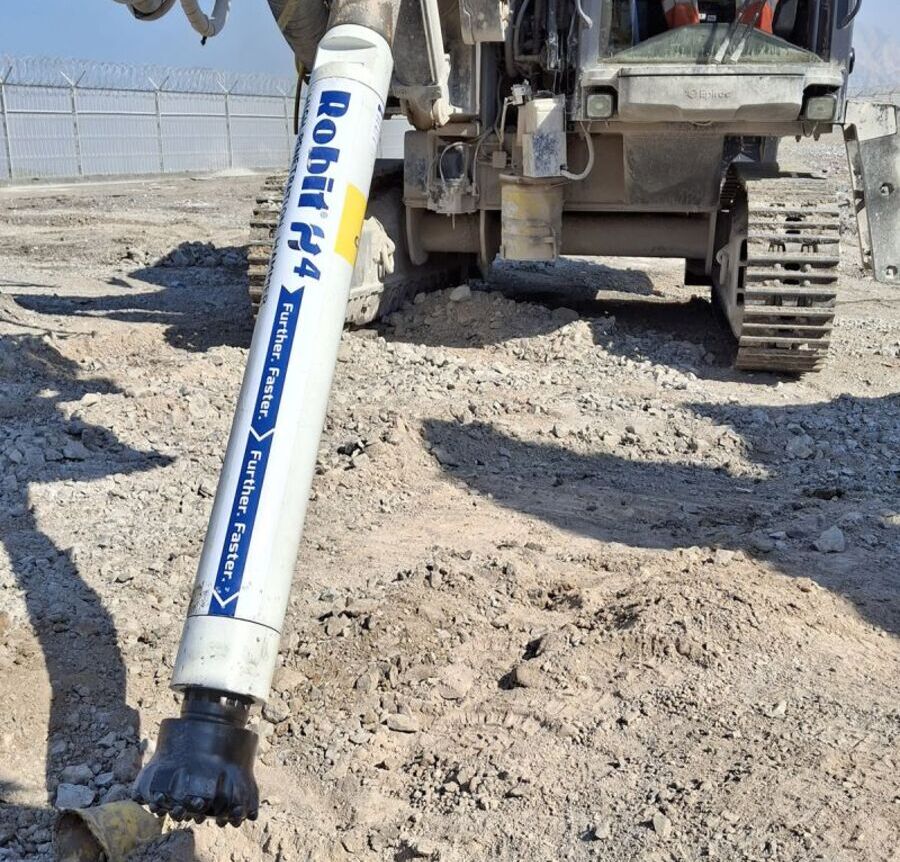

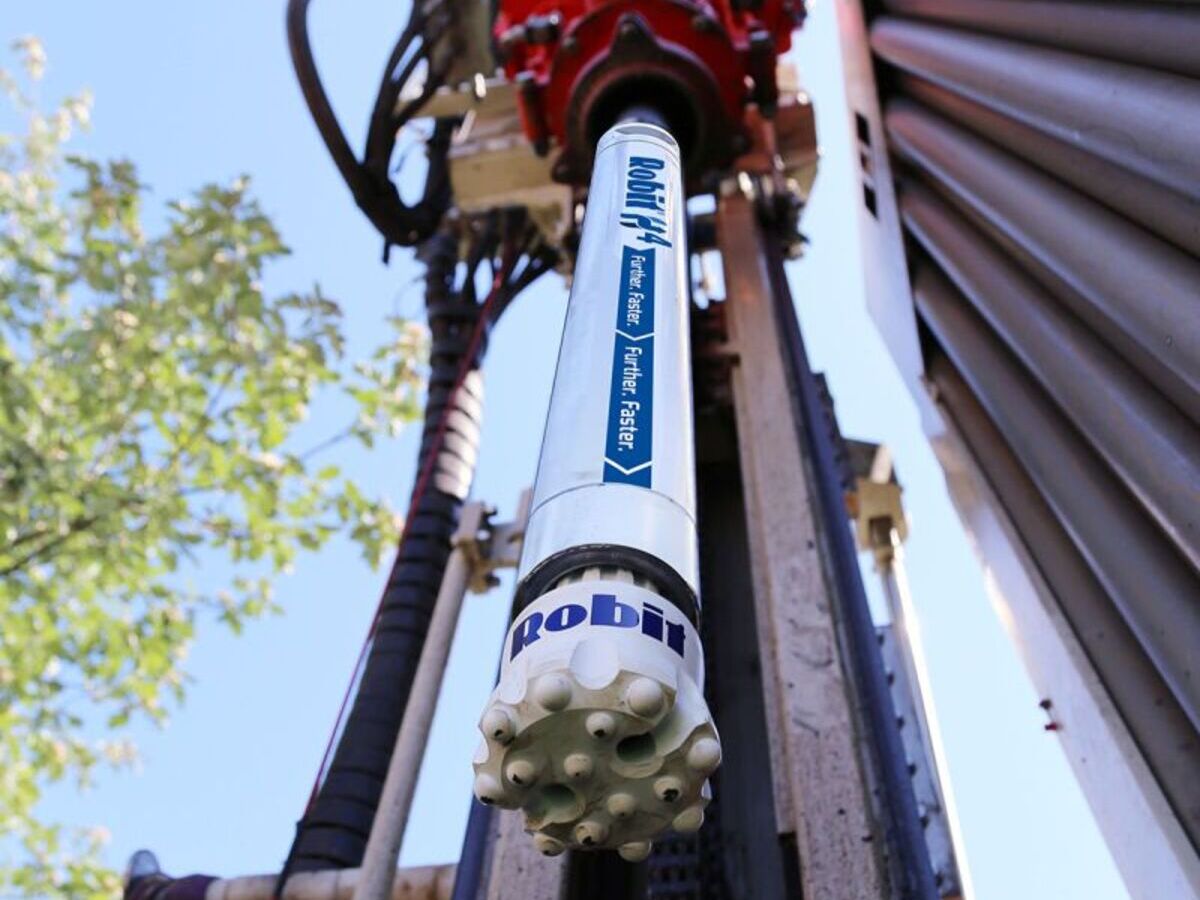

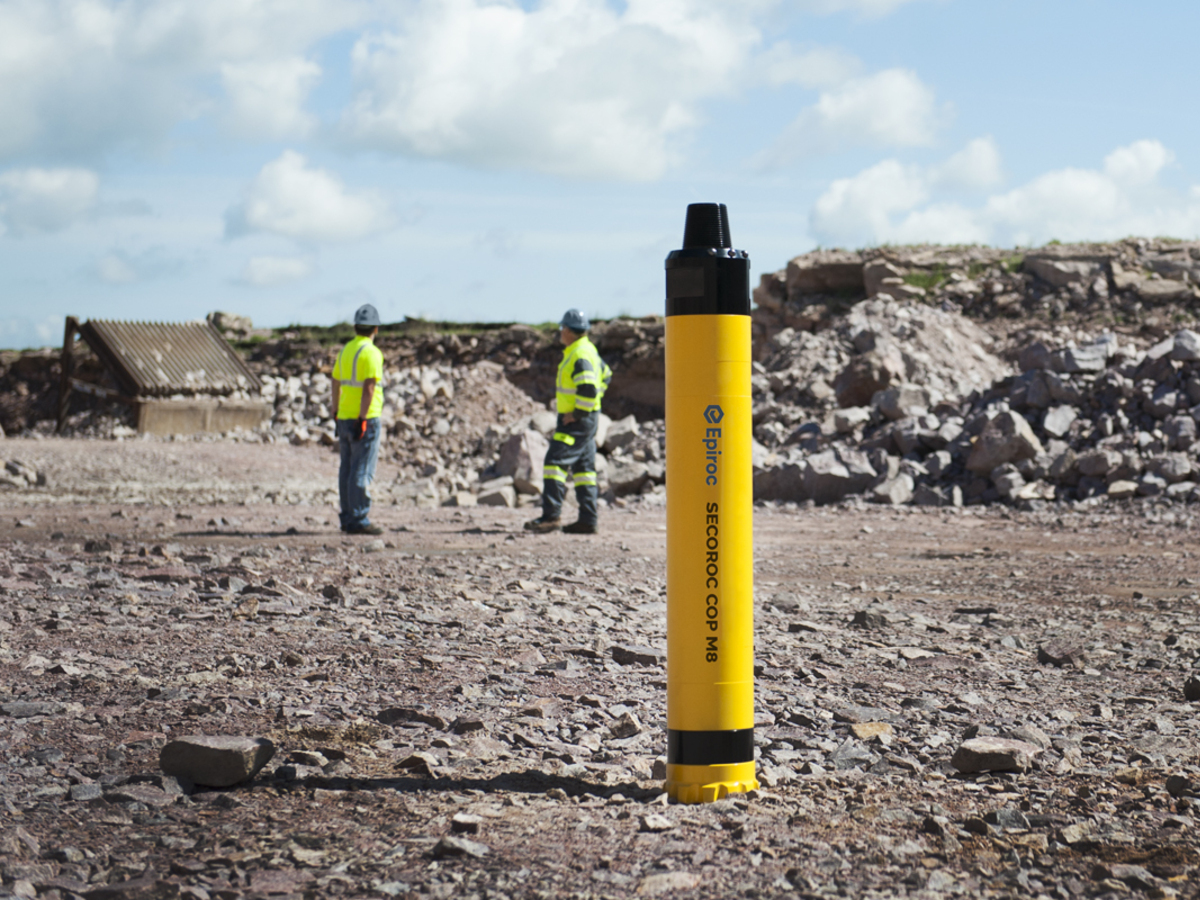

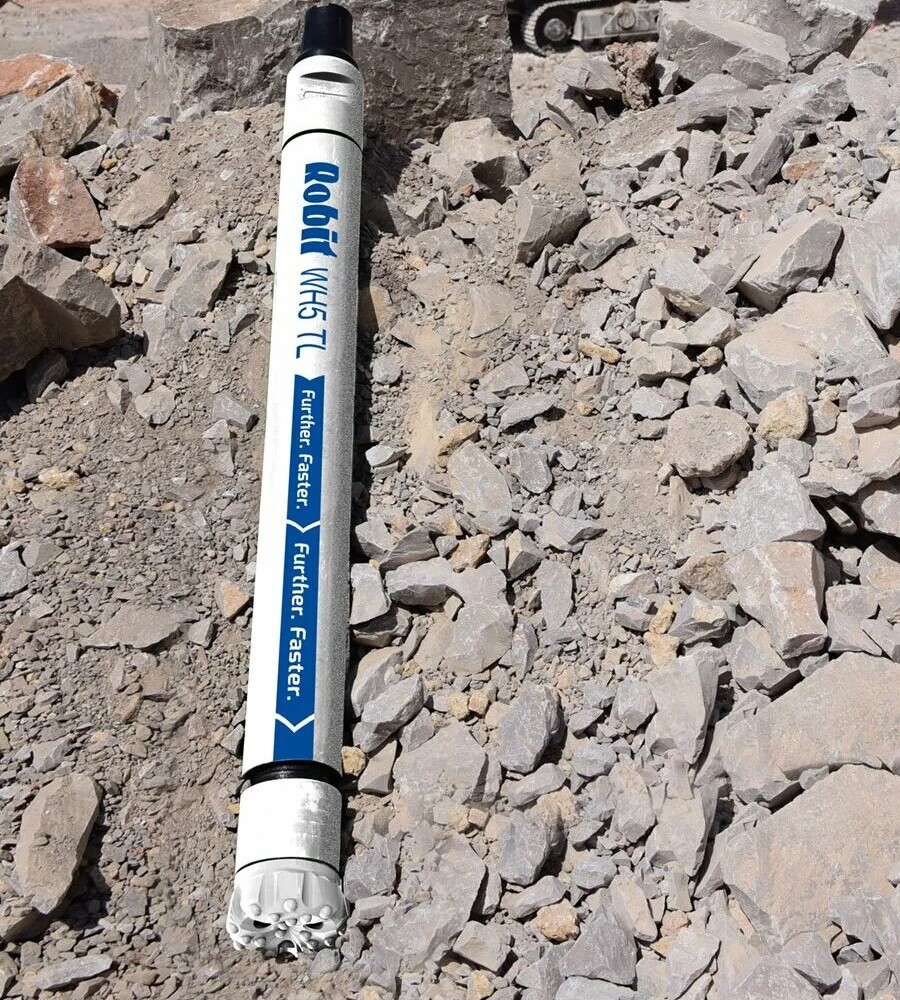

Il martello fondo foro è un utensile che consente di forare roccia dura per realizzare pozzi, micropali, tiranti, consolidamenti e fori da mina per cave, miniere e gallerie. Conosciuto anche con l'acronimo DTH (dall'inglese Down-The-Hole), evidenzia che la percussione avviene direttamente sulla testa dell’utensile (punta) a contatto con la roccia. L'energia del colpo viene generata localmente in "fondo al foro" ed è costante: non diminuisce con la profondità di scavo, a differenza dei sistemi Top-Hammer. L’aria compressa genera il movimento di un pistone che colpisce ripetutamente la testa dell'utensile (punta); l'energia d'impatto viene così trasferita alla roccia "integra" provocandone la rottura.

• ​Il martello a fondo foro è costituito dalle seguenti componenti:
  • Camicia esterna – realizzata con acciaio legato ad alta resistenza, trattato termicamente per resistere all'abrasione delle pareti del foro;
  • Camicia interna – in acciaio speciale antiusura, al suo interno alloggia la massa battente o pistone;
  • Pistone – è un componente mobile e pesante che batte sulla testa della punta. L’energia del colpo dipende dal peso/corsa della massa battente e dall’energia dell'aria (portata e pressione);
  • Valvola di controllo: distribuisce l'aria e consente al pistone di muoversi all’interno del cilindro interno;





• • Attacco superiore – attacco filettato, solitamente M-AR, per collegare il martello alle aste;
  • Fronte anteriore – elemento scanalato dove alloggia la punta;
• La durata del martello dipende dalle condizioni della roccia e da come viene usato:
  • Spinta – non deve essere né bassa né così forte da sollevare la macchina.
  • Pulizia - la velocità di risalita dei detriti deve essere adeguata con un flusso costante;
  • Lubrificazione – i componenti interni devono essere continuamente lubrificati con olio specifico utilizzando un oliatore di linea;
  • Manutenzione – ciclicamente e a fine lavoro, il martello va smontato, pulito e oliato bene per evitare fenomeni di corrosione, ossidazione e ruggine.

• • Punta - se i giri del martello sono eccessivi, l’usura dei bottoni risulterà anomala: i bottoni, oltre a colpire, strisciano sulla roccia dura e si consumano per attrito laterale. La Foot Valve, se presente, deve essere integra e priva di schegge. Bottoni danneggiati o usurati riducono la velocità di penetrazione del martello.
